Contexte & Enjeux

Dans le cadre de ma formation, j'ai réalisé un audit et une campagne de sensibilisation fictive. L'objectif : transformer l'utilisateur, souvent maillon faible, en première ligne de défense.

Objectifs Pédagogiques

Analyser les vecteurs d'attaques (Social Engineering, Malware).

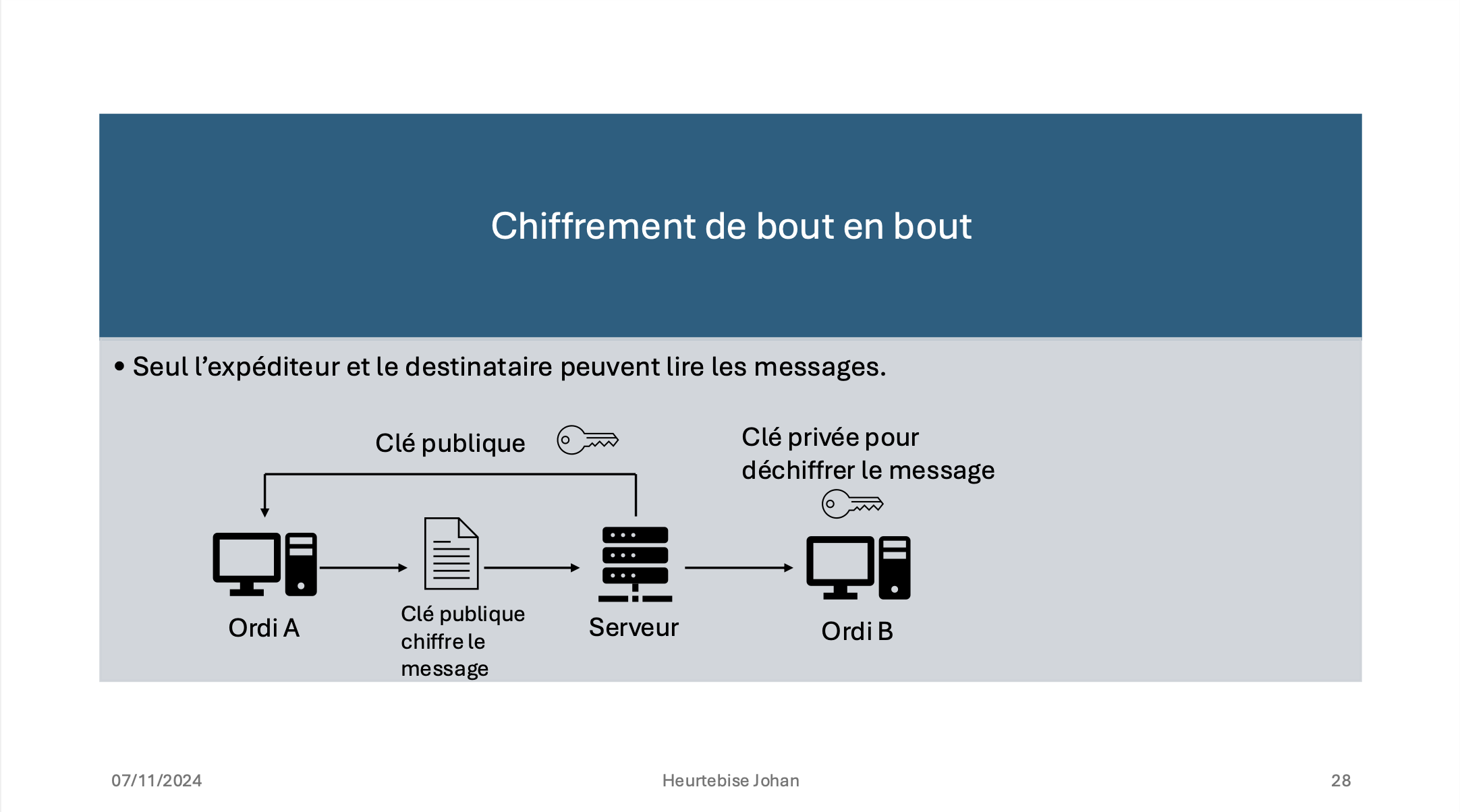

Vulgariser des concepts techniques (Chiffrement, 2FA).
Concevoir des supports visuels impactants.

Cadre SAE 1.01 - IUT Blois

Rôle Responsable Sensibilisation

Outils Canva, PowerPoint, Veille ANSSI

Scénarios d'Attaque Étudiés

Nous avons déconstruit 3 attaques majeures pour expliquer leur fonctionnement aux utilisateurs :

1. L'attaque au Président (Fraude au virement)

Vecteur : Ingénierie Sociale (Email urgent du PDG).
Technique : Spoofing d'adresse mail & Pression psychologique.
Parade : Procédure de validation financière stricte et contre-appel.

2. Ransomware via USB (Rubber Ducky)

Vecteur : Clé USB "perdue" sur le parking.
Action : La clé se comporte comme un clavier et tape un script malveillant.
Parade : Désactivation des ports USB & interdiction de brancher des périphériques inconnus.

3. Phishing ciblé (Spear Phishing)

Vecteur : Faux mail Microsoft 365.
Indicateur : Typosquatting (ex: micosoft.com) et sentiment d'urgence.
Parade : MFA (Double facteur) obligatoire.

Cycle d'une attaque par ingénierie sociale

Bonnes Pratiques : Nos Recommandations

Pour contrer ces menaces, nous avons établi 4 règles d'or (Cliquez sur les cartes pour voir les détails techniques) :

Robustesse

Mots de passe > 12 caractères + Utilisation d'un gestionnaire (Keepass) pour éviter la réutilisation.

Double Facteur

Activation systématique du 2FA (TOTP ou Clé FIDO) sur tous les comptes critiques (Email, VPN, Admin).

Mobilité

Interdiction des Wi-Fi publics sans VPN. Chiffrement du disque dur (BitLocker) en cas de vol.

Résilience

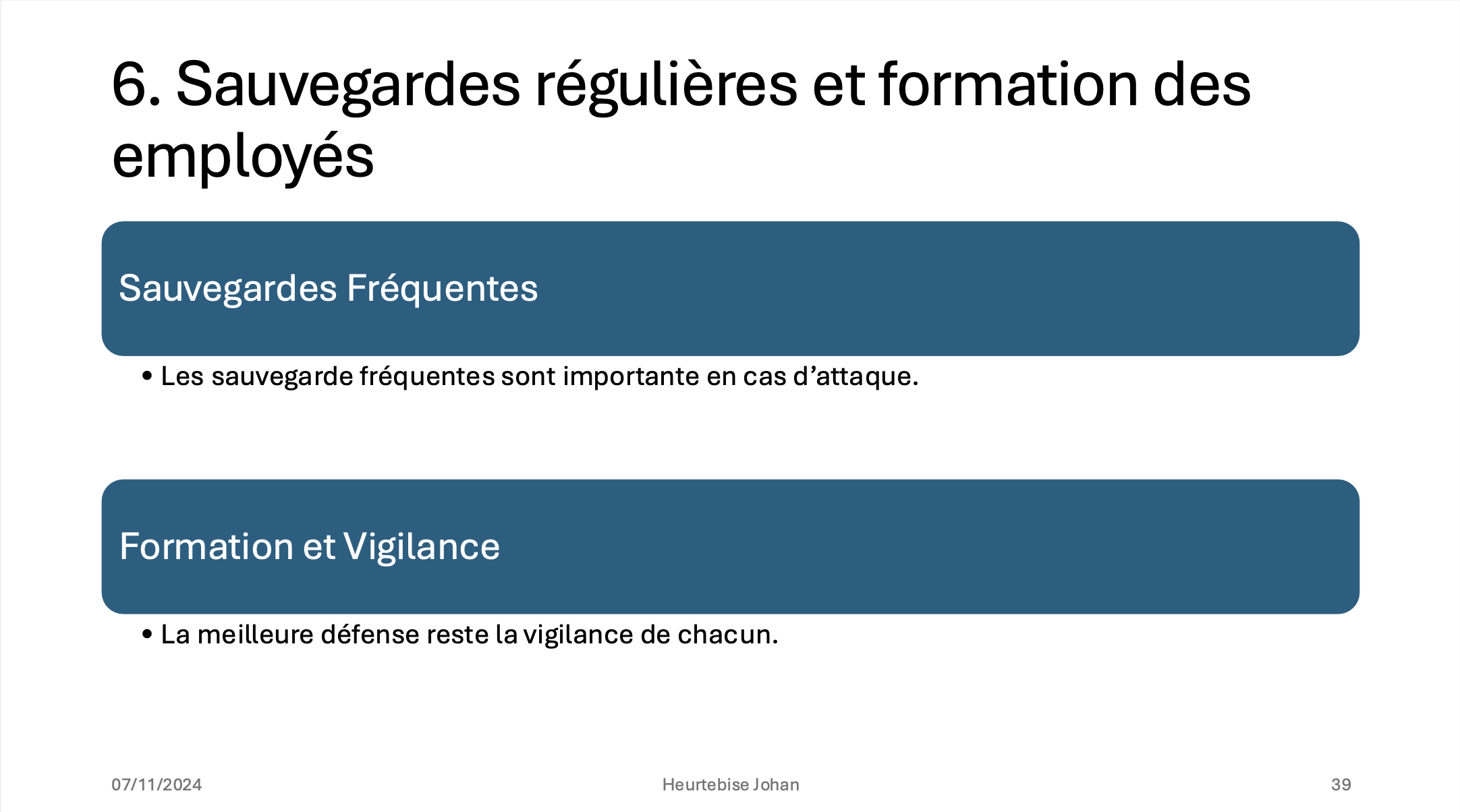

Stratégie de sauvegarde 3-2-1 : 3 copies, 2 supports différents, 1 copie hors ligne (Air-gapped).

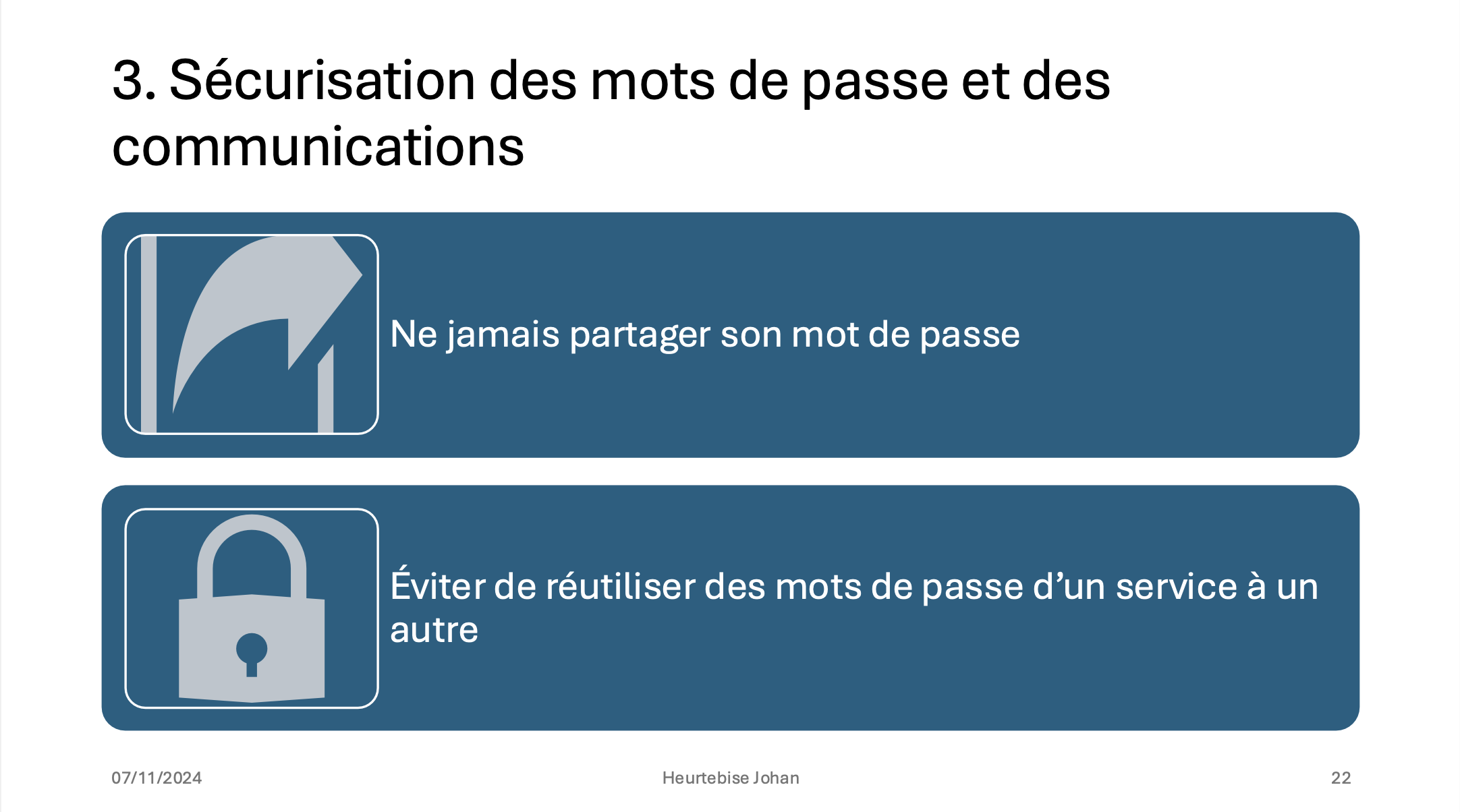

Affiche de prévention — Exemple d'affiche réalisée pour la campagne

Supports de Communication

La technique ne suffit pas : il faut savoir communiquer. J'ai conçu des visuels accrocheurs pour les salles de pause.

Stratégie de Com' :

Utilisation de l'humour et de messages courts pour capter l'attention.

Message clé : "Le pirate ne hacke pas l'ordinateur, il hacke la personne devant."

Apprentissages Critiques BUT R&T validés

Compétences transversales du diplôme travaillées lors de ce projet (2ème année, Niveau 1 → 2).

COMPÉTENCE 3 — Programmer

AC11.02 — Comprendre les fondements des systèmes numériques et des communications
AC13.01 — Utiliser un système informatique et ses outils (Canva, PowerPoint, ANSSI)
AC13.02 — Lire, corriger et modifier un programme / support

COMPÉTENCE 1 — Administrer

AC11.05 — Identifier des dysfonctionnements et savoir les signaler (vecteurs d'attaque)
AC11.06 — Expliquer une procédure mise en place (sensibilisation, bonnes pratiques)
AC21.02 — Expliquer une politique simple de sécurité d'un réseau (2FA, ACL, MFA)

Soft Skills développés

Vulgarisation technique, prise de parole en public, conception de supports visuels — compétences transverses valorisées dans les UE Communication du BUT.

Rétrospective du Projet

Ce que j'ai appris (Hard Skills)

Fonctionnement technique des ransomwares, cryptographie asymétrique (PGP), normes de l'ANSSI.

Soft Skills

Vulgarisation technique, prise de parole en public, design graphique.

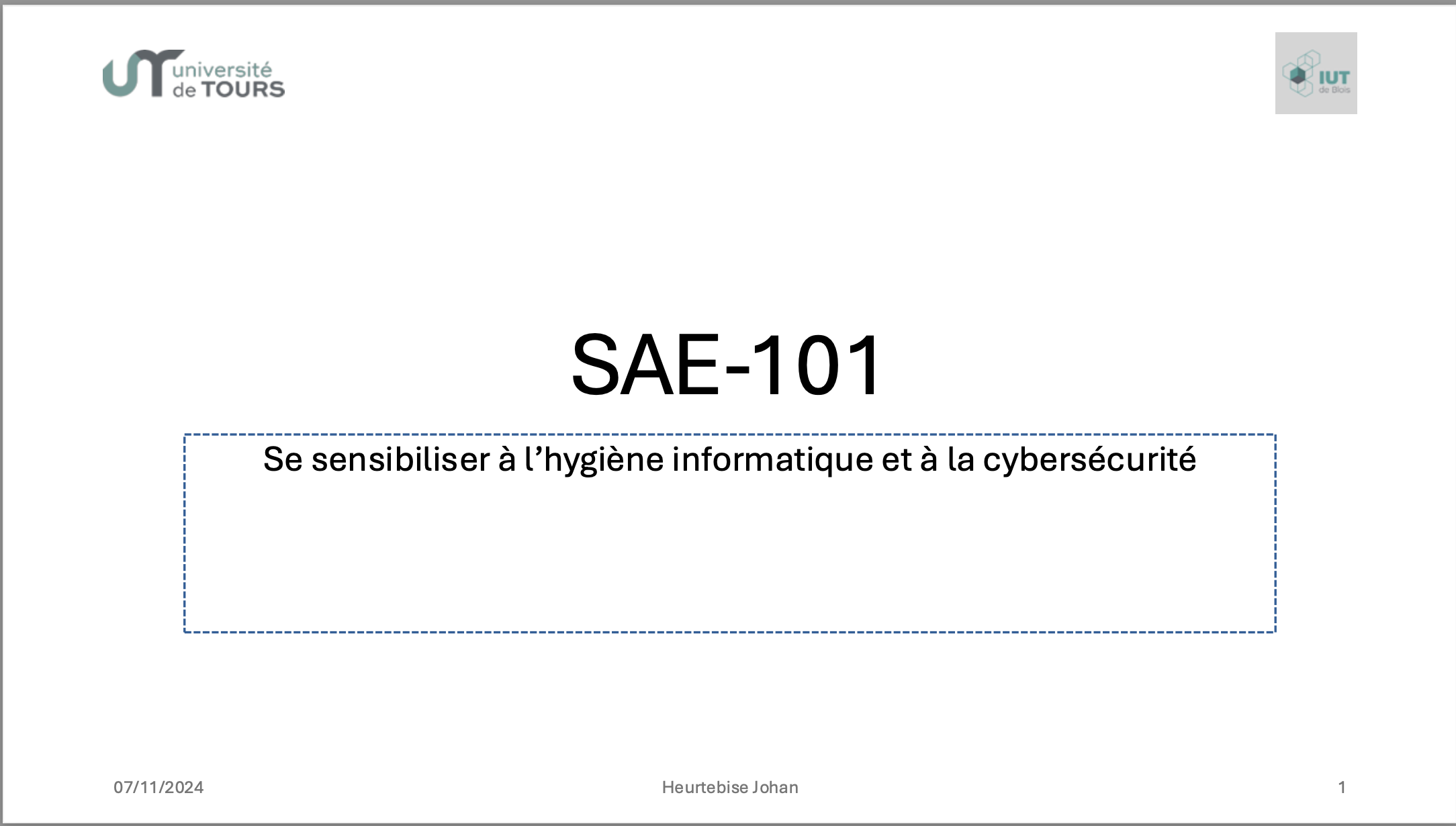

Vous pouvez télécharger le support complet de la présentation ci-dessous.

Télécharger la Présentation (PDF)

Contexte : CisCorporation

Conception de l'architecture réseau complète pour l'entreprise CisCorporation. Le projet simule un environnement de production incluant le LAN, une DMZ publique, et l'interconnexion via un Backbone OSPF à deux FAI (Orange & SFR).

Objectifs Critiques

Architecture Dual Stack (IPv4 & IPv6) intégrale.

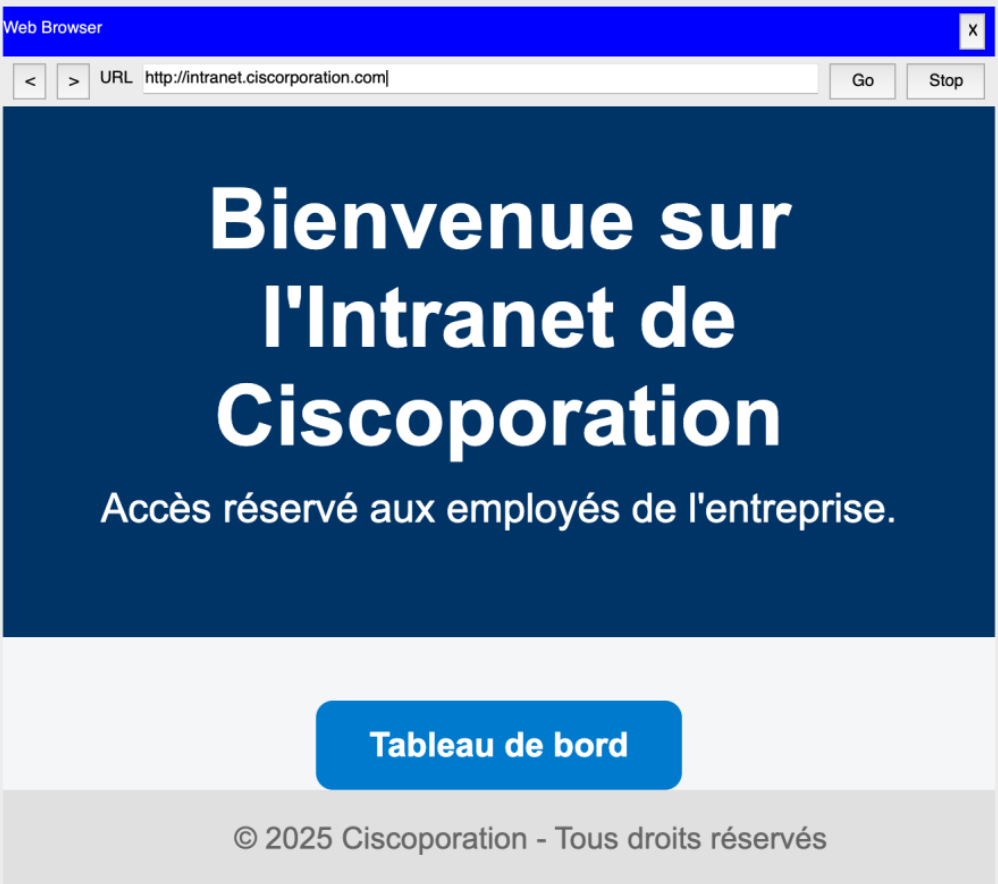

Services : DNS Split-Horizon, Web Intranet/Extranet, Mail.
Administration sécurisée des équipements (SSHv2).
Redondance des liens FAI (Backbone maillé).

Matériel Routeurs Cisco 2911, Switchs 2960

Routage OSPFv3 Multi-Area

Sécurité ACL Étendues, PAT, Port-Security

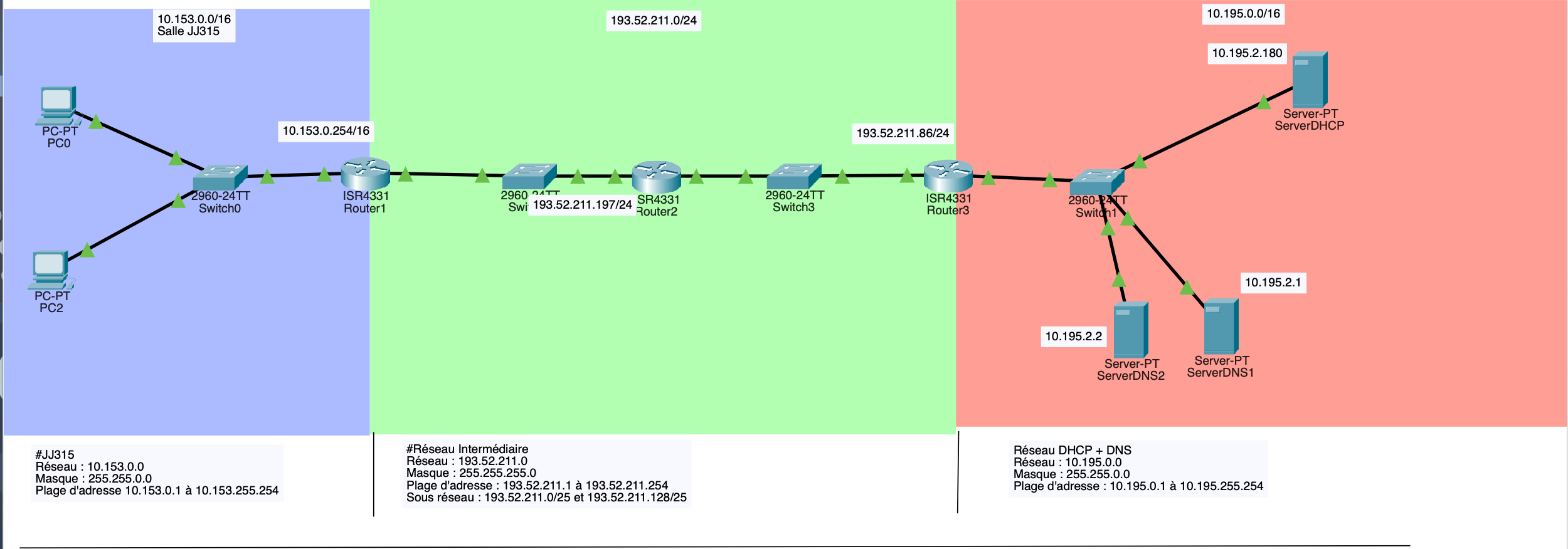

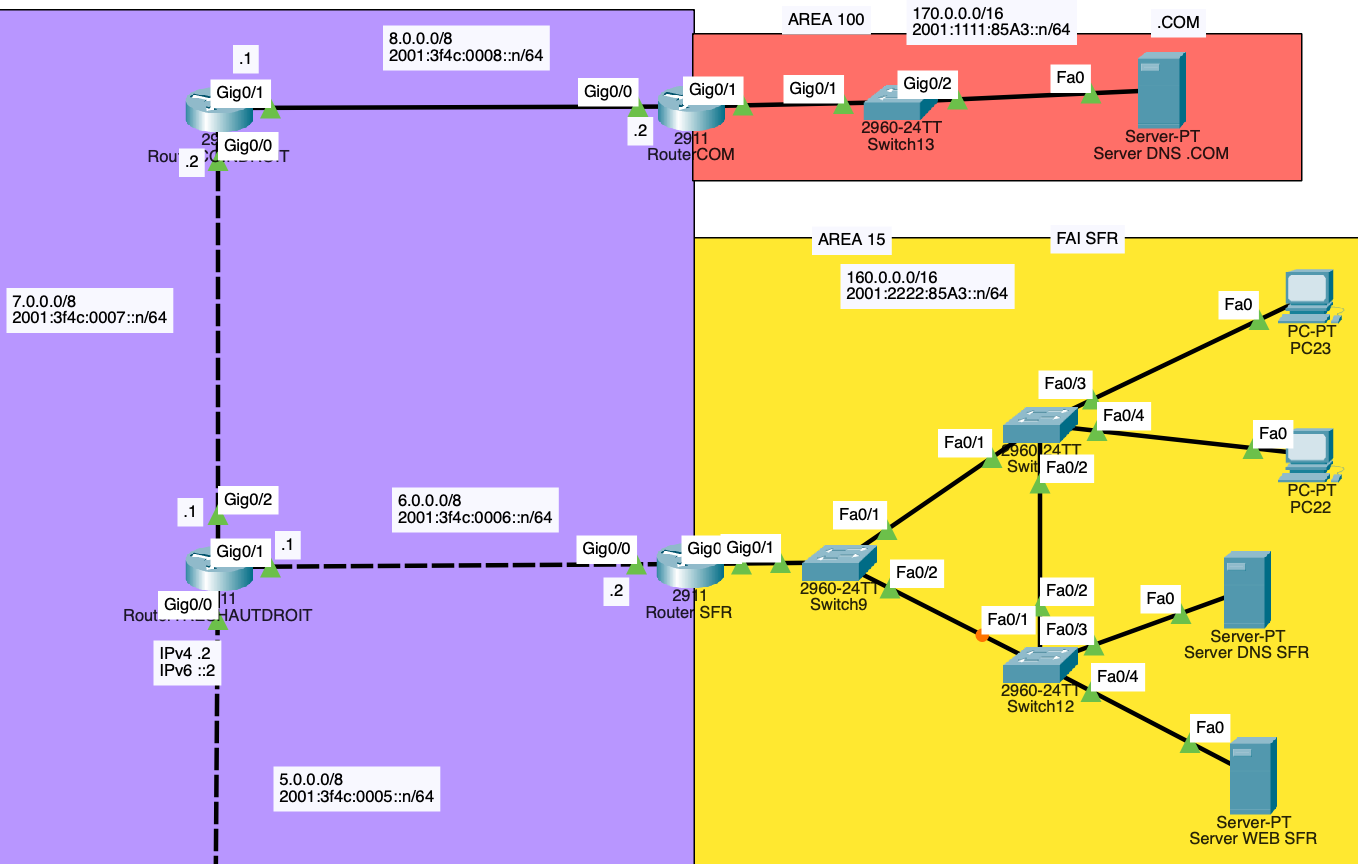

Topologie Packet Tracer

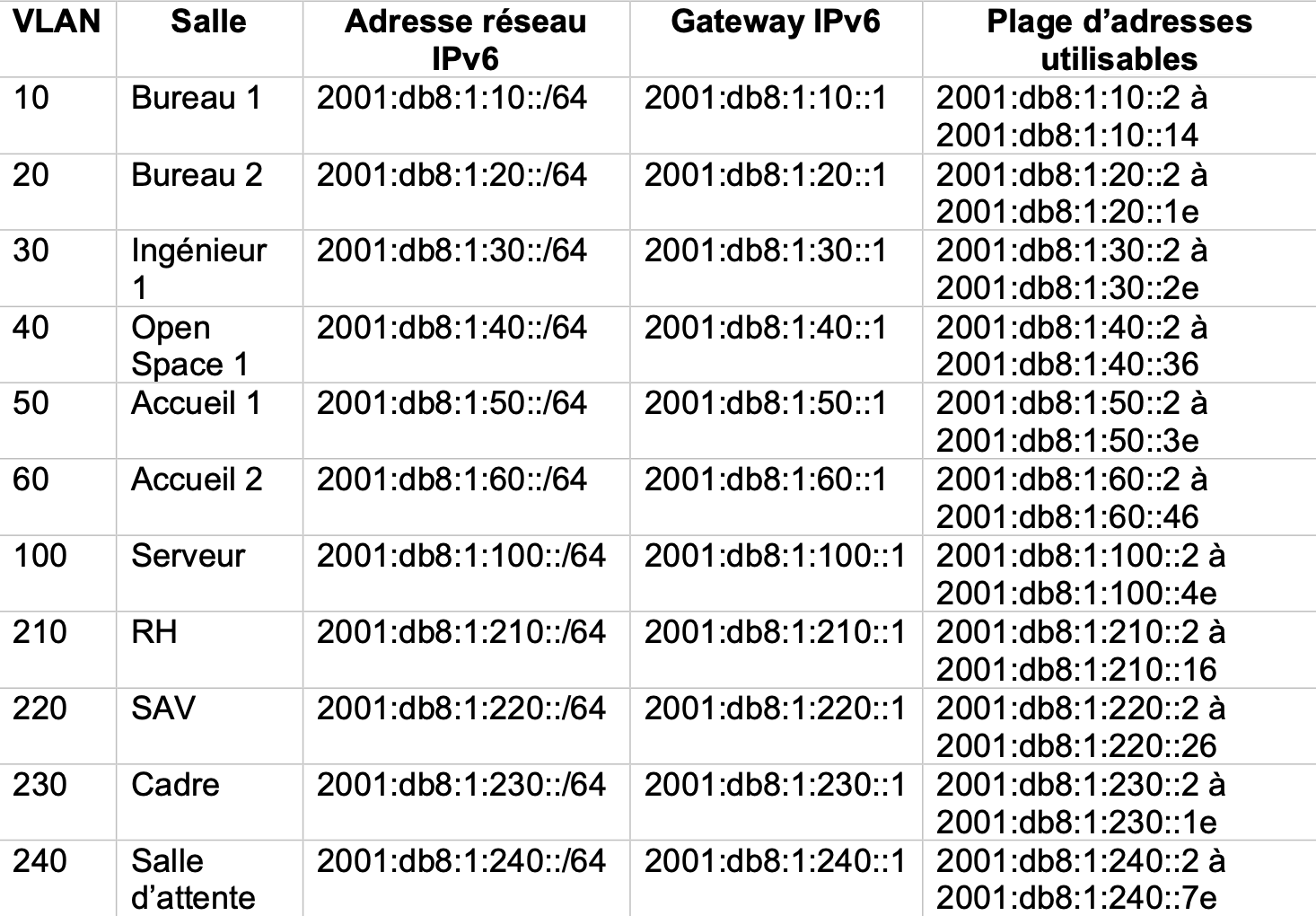

Segmentation & Adressage

Optimisation de l'espace d'adressage via VLSM pour les sous-réseaux LAN (10.1.0.0/16) et DMZ.

Plan des VLANs (Métiers)

VLAN 10 : Bureau 1 (10.1.0.0/28)
VLAN 30 : Ingénieurs (10.1.0.32/28)
VLAN 100 : Serveurs Internes (10.1.0.72/29)
VLAN 210-230 : RH, SAV, Cadres
VLAN 240 : Wi-Fi Invité (DHCP dédié)

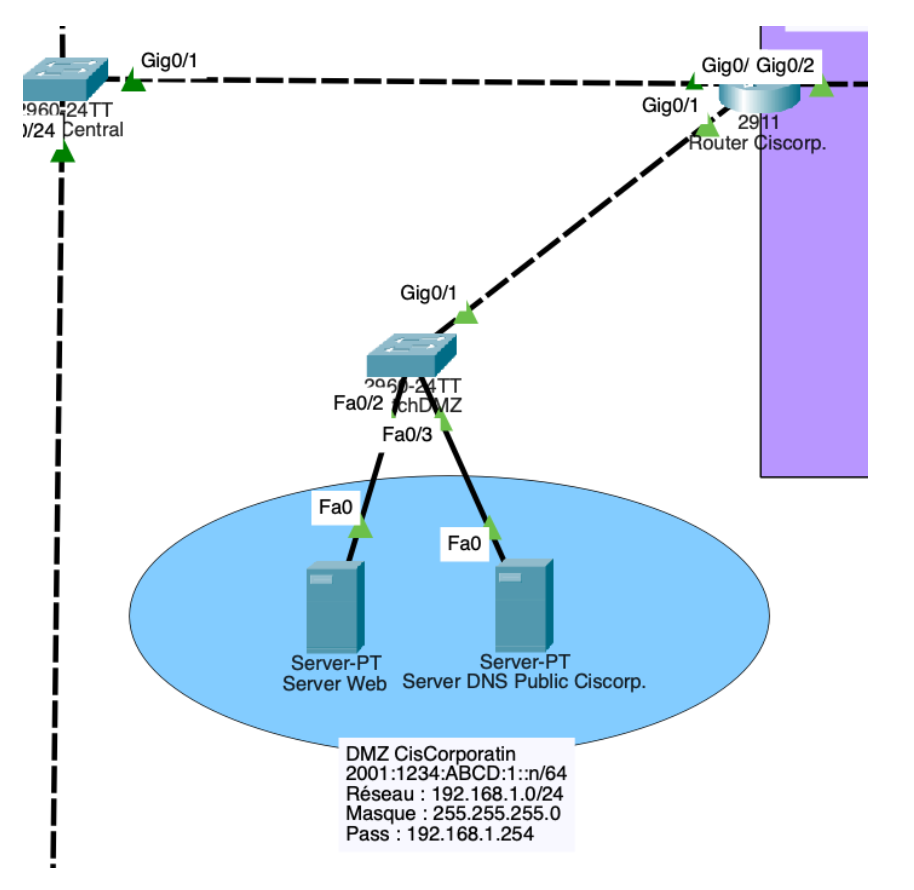

Architecture DMZ

Zone isolée (192.168.1.0/24) hébergeant les services accessibles depuis l'extérieur :

Serveur Web Public (192.168.1.100)
Serveur DNS Public (192.168.1.53)

Architecture Backbone & FAI

Le cœur du réseau repose sur un routage dynamique OSPFv3 Multi-Aires pour simuler un véritable Internet.

Topologie OSPF

Area 0 (Backbone) : Assure le transit haute vitesse entre les routeurs de cœur.
Area 5 (FAI Orange) : Simule le réseau 150.0.0.0/16.
Area 15 (FAI SFR) : Simule le réseau 160.0.0.0/16.
Area 10 (CisCorporation) : Réseau interne de l'entreprise.

Interconnexion

Les routeurs de bordure utilisent une route par défaut redistribuée dans OSPF pour permettre aux employés d'accéder à Internet, tandis que le NAT assure la translation d'adresses privées/publiques.

Configurations Techniques (IOS)

Extraits clés des configurations de routage et de commutation.

! Configuration OSPFv3 sur l'interface WAN
interface GigabitEthernet0/0
 ip address 203.0.113.2 255.255.255.252
 ipv6 address 2001:DB8:ACAD:A::2/64
 ipv6 ospf 1 area 0
 no shutdown

! Processus de routage Global
router ospf 1
 router-id 1.1.1.1
 passive-interface GigabitEthernet0/1 ! Pas de Hello vers le LAN
 default-information originate ! Propager la route par défaut

! Configuration Switch d'Accès
vlan 10
 name BUREAU_1
vlan 100
 name SERVEURS

interface GigabitEthernet0/1
 description UPLINK_VERS_ROUTER
 switchport mode trunk
 switchport trunk allowed vlan 10,20,30,100,210,240

interface FastEthernet0/1
 description PC_EMPLOYE
 switchport mode access
 switchport access vlan 10
 spanning-tree portfast

! NAT Statique (Serveur Web DMZ)
ip nat inside source static tcp 192.168.1.100 80 205.0.113.1 80

! NAT Dynamique (PAT) pour les employés
ip nat pool INTERNET 205.0.113.10 205.0.113.20 netmask 255.255.255.0
ip nat inside source list NAT_LIST pool INTERNET overload

Architecture DNS Split-Horizon

Pour garantir la sécurité et la résolution correcte des noms, nous avons déployé une architecture DNS scindée (Split-Horizon) avec des fichiers de zones distincts.

Serveur : SRV-INT (10.1.0.75) - Accessible uniquement depuis le LAN.

Type	Nom (FQDN)	Valeur (IP Privée)
A	intranet.ciscorp.local	10.1.0.100
A	mail.ciscorp.local	10.1.0.78
A	dns-int.ciscorp.local	10.1.0.75
CNAME	smtp.ciscorp.local	mail.ciscorp.local

Serveur : SRV-PUB (192.168.1.53) - Visible depuis Internet.

Type	Nom (FQDN)	Valeur (IP Publique/NAT)
SOA	ciscorp.com	ns1.ciscorp.com
A	www.ciscorp.com	205.0.113.1 (NAT Static)
MX	ciscorp.com	mail.ciscorp.com (Priorité 10)
AAAA	www.ciscorp.com	2001:DB8:ACAD:B::100

Serveur : ROOT-DNS (.com) - Simule la délégation Internet.

Type	Domaine	Serveur de Noms (NS)
NS	ciscorp.com	ns1.ciscorp.com (205.0.113.1)
NS	orange.com	ns.orange.com (150.0.0.5)
NS	sfr.com	ns.sfr.com (160.0.0.5)

Administration & Sécurité

La sécurité du réseau repose sur le contrôle d'accès strict (ACL) et la gestion chiffrée des équipements.

Accès Distant SSHv2

Abandon de Telnet pour SSH version 2. Génération de clés RSA 1024 bits pour chiffrer les sessions d'administration.

crypto key generate rsa
ip ssh version 2
line vty 0 4
 transport input ssh

Filtrage ACL (Pare-feu)

ACL Étendue "PROTECT_DMZ" :
- Autorise le trafic Web (80/443) et DNS (53) entrant.
- Bloque tout le reste (ICMP, Telnet) provenant de l'extérieur.

Apprentissages Critiques BUT R&T validés

Compétences transversales du diplôme couvertes par ce projet (Niveau 2 — Administrer un réseau).

COMPÉTENCE 1 — Administrer

AC11.03 — Configurer les fonctions de base du réseau local (VLANs, DHCP, trunking)
AC21.01 — Configurer et dépanner le routage dynamique (OSPFv3 Multi-Area)
AC21.02 — Configurer une politique de sécurité : ACL étendues, SSHv2, Port-Security
AC21.04 — Déployer des services réseaux avancés (DNS Split-Horizon, NAT/PAT, Web, Mail)
AC21.05 — Identifier les réseaux opérateurs et l'architecture d'Internet (Backbone FAI, BGP)

COMPÉTENCE 2 — Connecter

AC12.03 — Déployer des supports de transmission (câblage, interfaces WAN/LAN)
AC22.03 — Mettre en place une connexion multi-site via réseau opérateur (FAI Orange & SFR)
AC22.05 — Capacité à questionner un cahier des charges R&T (analyse des besoins CisCorporation)

Point fort académique

Projet noté 18/20 — architecture dual-stack (IPv4 & IPv6) complète avec services opérationnels, démontrant une maîtrise du niveau 2 de la compétence Administrer.

Bilan Technique

Objectifs Atteints

Le LAN accède à Internet (Orange/SFR), le site public est visible mondialement, et l'intranet reste sécurisé et invisible de l'extérieur.

Compétences Clés

Adressage VLSM, OSPF Multi-Area, DNS Split, Sécurisation SSH/ACL, Troubleshooting.

Résultats Académiques

18/20 Livrable Cisco (.pkt)

18/20 Rapport de Projet

Ressources complètes du projet :

Télécharger le Lab Packet Tracer (.pkt) Consulter le Rapport (PDF)

Contexte : Transmission Numérique Terrestre

Étude complète du réseau TNT de Blois (BUT R&T — SAÉ 3.01), alliant théorie des télécommunications, mesures terrain sur trois types d'antennes et réalisation d'un bilan de liaison complet. Projet réalisé en équipe de 4, noté 16/20 au rapport et 16/20 à la soutenance.

Objectifs du Projet

Comprendre l'architecture et le fonctionnement du réseau TNT (tête de réseau → diffusion → réception).
Maîtriser les normes DVB-T / DVB-S2 et la modulation COFDM / 64-QAM.
Effectuer des mesures terrain (puissance, SNR, constellation) avec un analyseur RANGER HD+.
Réaliser un bilan de liaison complet à 490 MHz et 550 MHz.

Matériel RANGER HD+ (PROMAX), antennes Panneau / Râteau / Yagi

Logiciel MMANA-GAL (simulation antenne)

Site étudié Émetteur TDF Blois — Rue Auguste Poulain (pylône 46 m, 10 W PAR)

Équipe 4 étudiants BUT R&T · S3

Architecture du Réseau TNT

Le réseau TNT se décompose en 4 parties distinctes, chacune utilisant des technologies spécifiques :

1. Tête de Réseau — Encodage & Multiplexage

Les signaux audiovisuels de chaque chaîne sont compressés (MPEG-4 AVC / H.264), puis assemblés dans un multiplexeur DVB pour former le Multiplex TNT. Le codeur canal ajoute de la redondance via le mécanisme FEC (Forward Error Correction) pour corriger les erreurs à la réception.

2. Transmission TNT — Transport vers les sites d'émission

Le Multiplex TNT est acheminé via satellite (norme DVB-S2, bande Ku 10-15 GHz), fibre optique ou faisceaux hertziens. DVB-S2 utilise des modulations APSK / QPSK permettant une haute efficacité spectrale (jusqu'à 5 bits/symbole).

3. Diffusion TNT — Modulation COFDM & bande UHF

Le Multiplex est modulé en COFDM (Coded OFDM) : le canal 8 MHz est divisé en 6 817 sous-porteuses de 1 116 Hz, chacune modulée en 64-QAM (6 bits/symbole). Le signal est transposé en bande UHF (470–694 MHz, canaux 21–48) puis amplifié avant diffusion.

4. Réception TNT — Démodulation & tuner

L'antenne (Yagi/Râteau) convertit l'onde UHF en signal électrique. Une démodulation COFDM reconstruit le Multiplex, et le tuner TNT isole la fréquence de la chaîne souhaitée. Le câble coaxial 75 Ω relie l'antenne au démodulateur.

DVB-TDVB-S2COFDM64-QAMFECMPEG-4 AVC

Étude du Réseau TNT de Blois

Analyse du principal site de diffusion TNT couvrant la ville de Blois :

Caractéristiques de l'émetteur TDF

Opérateur : TDF — Rue Auguste Poulain, 41000 Blois
Pylône : 46 m (auto-stable), mutualisé 2G/3G/4G/5G
Norme : DVB-T (Multiplex) — Système 64-QAM 3/4, mode 8k
Hauteur antennes : 44,5 m à 45 m (6 panneaux, 1 par multiplex)
Fréquences : 470–694 MHz (canaux R1, R2, R4, R6, R7, R9)
Puissance PAR : 10 dBW (10 W) — identique pour tous les multiplex
Intervalle de garde : 1/8 à 1/4 selon le canal

Procédure de mesure

Mesures réalisées sur le toit de l'IUT de Blois avec l'analyseur RANGER HD+ (PROMAX) sur trois antennes :

Antenne Panneau (4 dipôles + réflecteur plan, large ouverture)
Antenne Râteau (Yagi progressif, haute directivité)
Antenne Yagi (gain élevé, lobe principal étroit)

Pour chaque antenne : mesures en bonne direction (vers l'émetteur) et en mauvaise direction (sens opposé) — fréquence 490 MHz, canal 23.

Résultats des Mesures Terrain

Comparatif des 3 antennes — Canal 23 (490 MHz) — Modulation : 64-QAM — Largeur canal : 8 MHz

Antenne	Puissance (dBµV)	SNR (dB)	Direction
Yagi	58,0	34	Bonne
Yagi	45,8	22	Mauvaise
Râteau	52,1	23,3	Bonne
Râteau	43,5	15	Mauvaise
Panneau	48,2	16,1	Bonne
Panneau	39,7	6	Mauvaise

Seuil ANFR (NF EN 60728-1-1)

La tension minimale au démodulateur doit être ≥ 48 dBµV (max 70 dBµV). La Yagi en bonne direction (58 dBµV) offre la meilleure marge. L'antenne Panneau (48,2 dBµV) est à la limite — risque de coupures par mauvais temps. Les diagrammes de constellation observés sur le RANGER confirment ces performances : symboles 64-QAM nets et bien séparés pour la Yagi, chevauchements visibles pour la Panneau en mauvaise direction (ISI).

Bilan de Liaison — Antenne Yagi & Émetteur Blois

Modélisation de l'antenne Yagi sur MMANA-GAL (30 conducteurs) puis calcul du bilan de liaison en espace libre sur 5 km :

Bilan à 490 MHz

Pr : 58 dBµV → −50,75 dBm
Gr : 8,55 dBi · Ge : 13,6 dBi
FSPL : 100,22 dB
Pe calculée : 0,53 W

Bilan à 550 MHz

Pr : 58 dBµV → −50,75 dBm
Gr : 9,5 dBi · Ge : 13,6 dBi
FSPL : 101,22 dB
Pe calculée : 0,55 W

Cohérence avec l'émetteur réel (10 W TDF)

Nos calculs donnent ~0,53 W pour 5 km en espace libre. L'émetteur réel émet 10 W pour compenser obstacles, réflexions et couvrir bien au-delà de 5 km — cohérence validée.

Rétrospective du Projet

Hard Skills acquis

Architecture réseau TNT bout-en-bout, normes DVB-T/DVB-S2, modulation COFDM/64-QAM, FEC, utilisation du RANGER HD+, diagramme de constellation, bilan de liaison FSPL, simulation antenne MMANA-GAL.

Soft Skills

Travail en équipe de 4, rédaction technique (rapport 51 pages), présentation orale (soutenance), rigueur expérimentale, lien théorie/pratique.

Résultats Académiques

16/20 Rapport écrit

16/20 Soutenance orale

Compétences BUT R&T validées

AC31.01 — Maîtriser les technologies de transmissions hertziennes (TNT, DVB-T, COFDM)
AC31.02 — Utiliser des instruments de mesure professionnels (RANGER HD+)
AC31.03 — Réaliser un bilan de liaison et interpréter les résultats
AC31.04 — Modéliser et simuler un système d'antenne (MMANA-GAL)

Consulter le Rapport (PDF)

Problématique & Solution

À l'IUT, les étudiants perdent du temps à chercher une salle libre pour travailler en groupe. J'ai développé une application Python qui centralise les emplois du temps (.ICS) et affiche en temps réel les salles disponibles.

Stack Technique

Backend : Python 3.11 + Flask
Parsing : Bibliothèque icalendar
Frontend : HTML/CSS/JS (Responsive)

Durée 2 semaines (temps perso)

Statut Amélioration en cours

GitHub Voir le repo

Fonctionnalités Clés

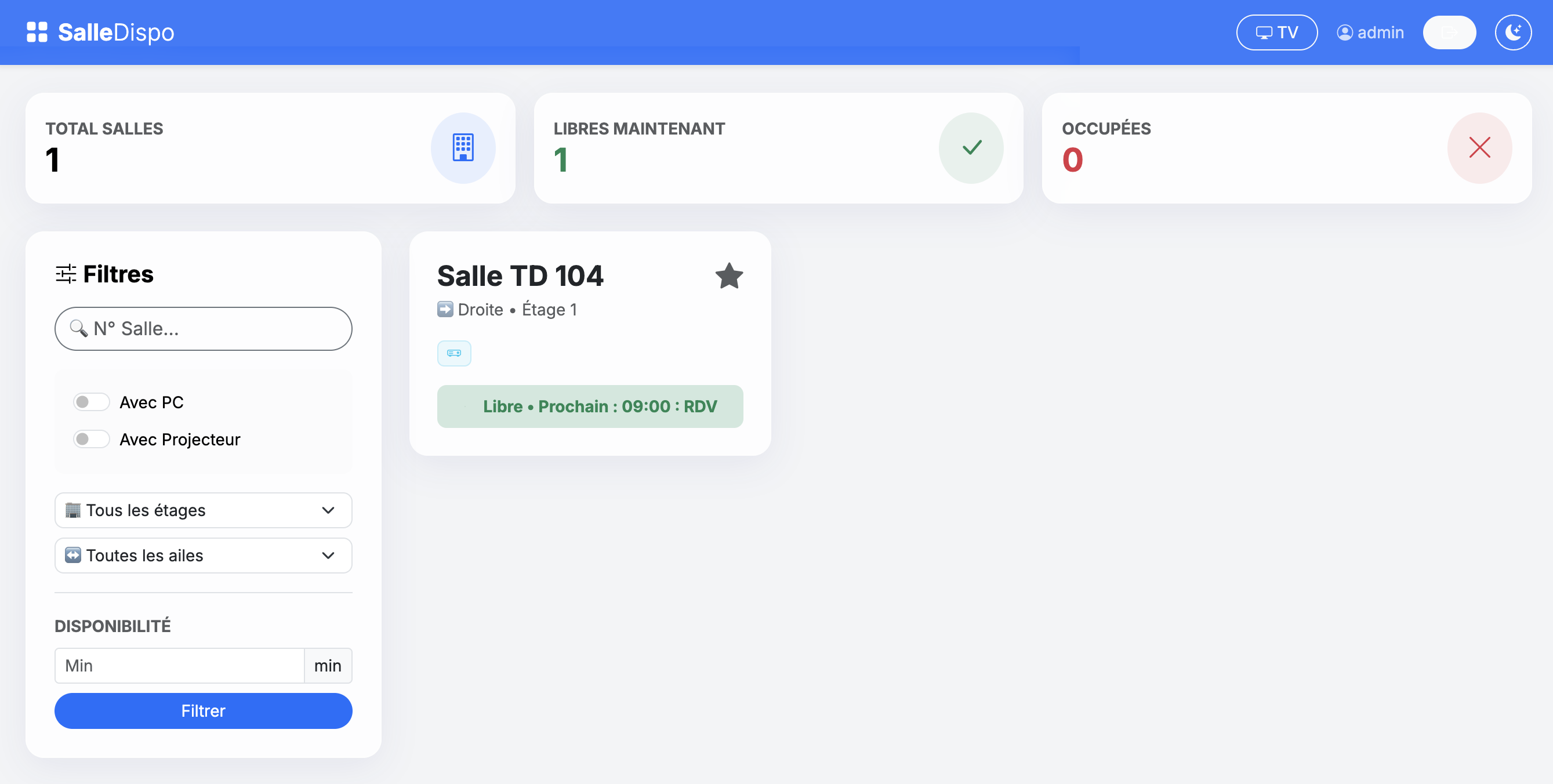

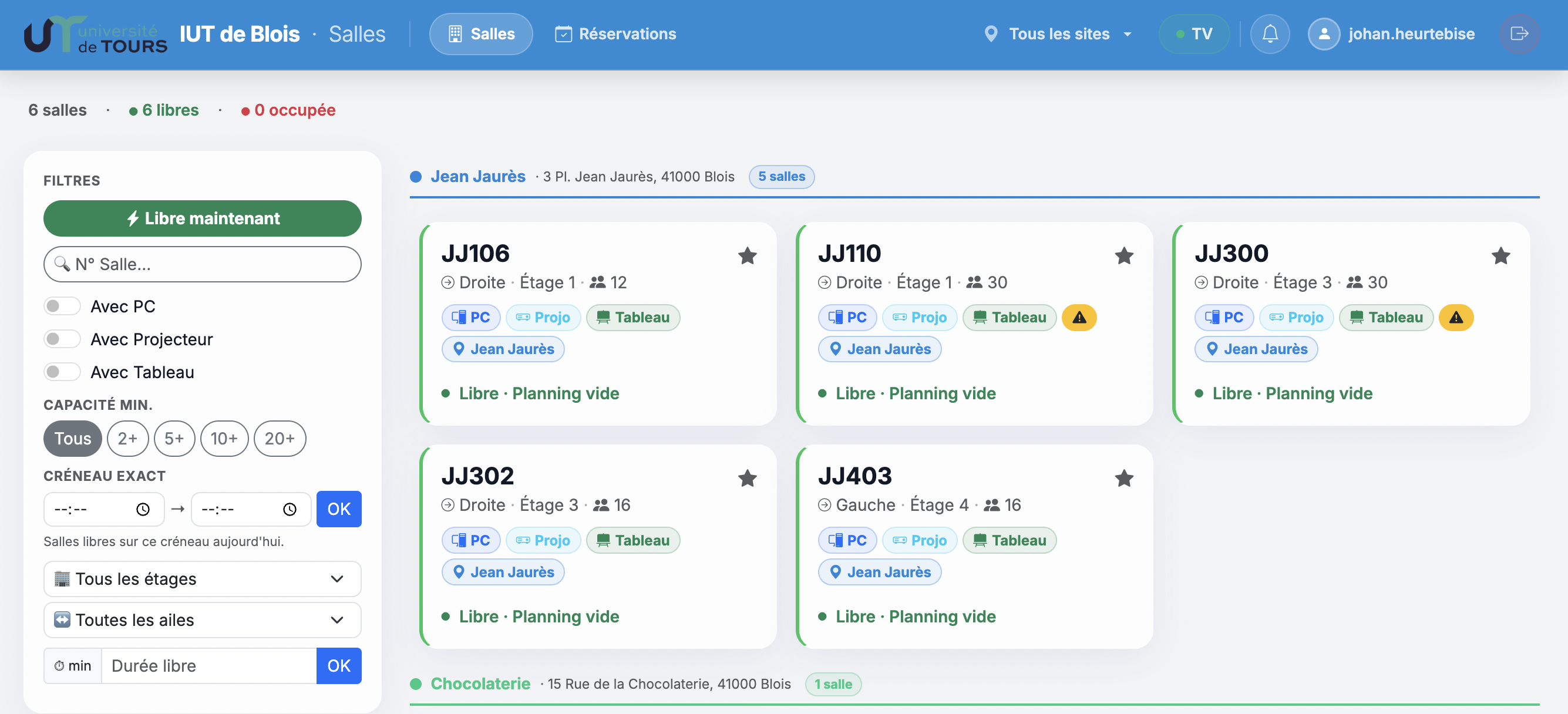

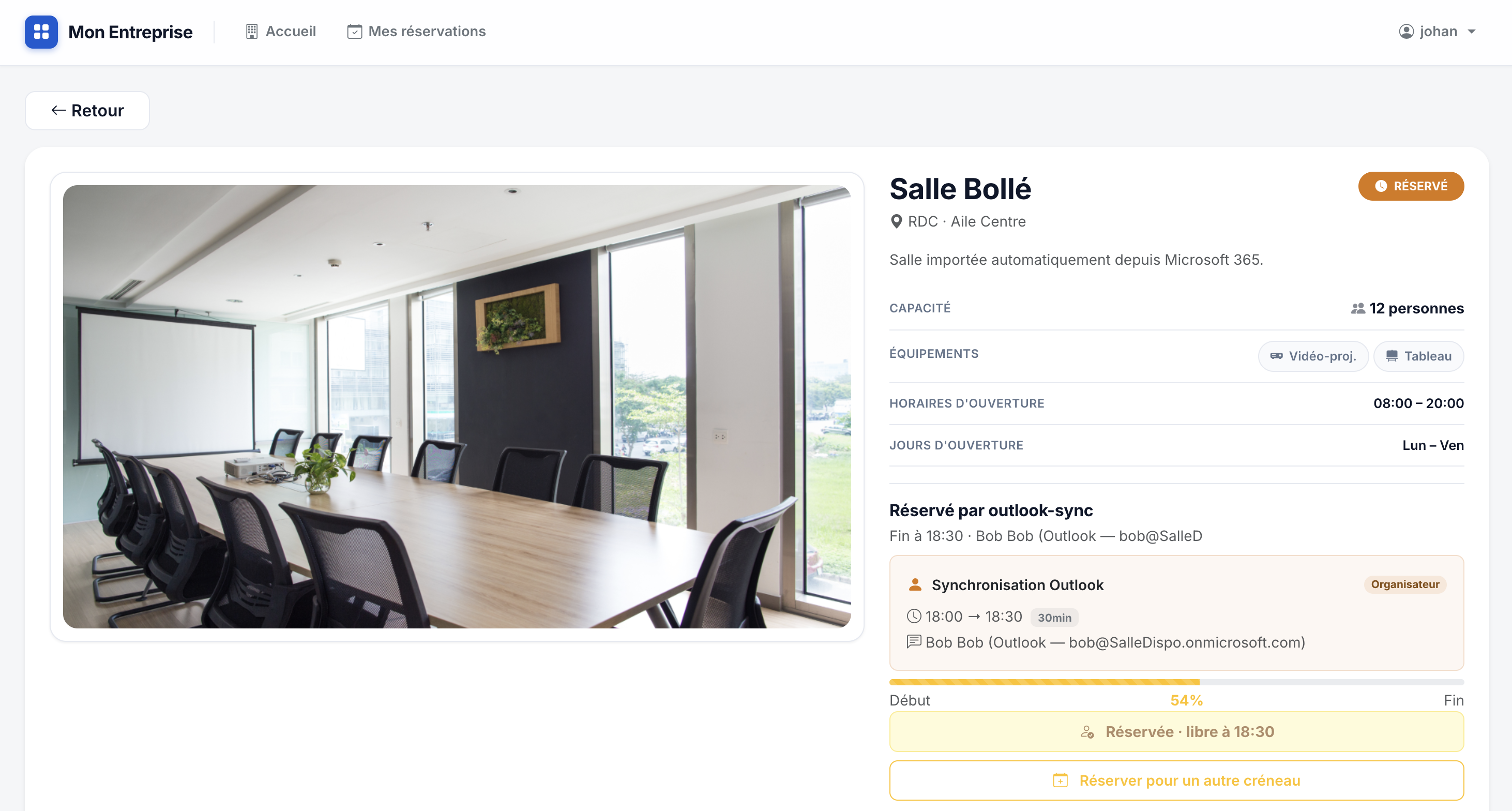

Calendrier des Salles

Possibilité d'obtenir un calendrier des salles disponibles / indisponibles

Filtres Avancés

Par bâtiment, capacité, équipement

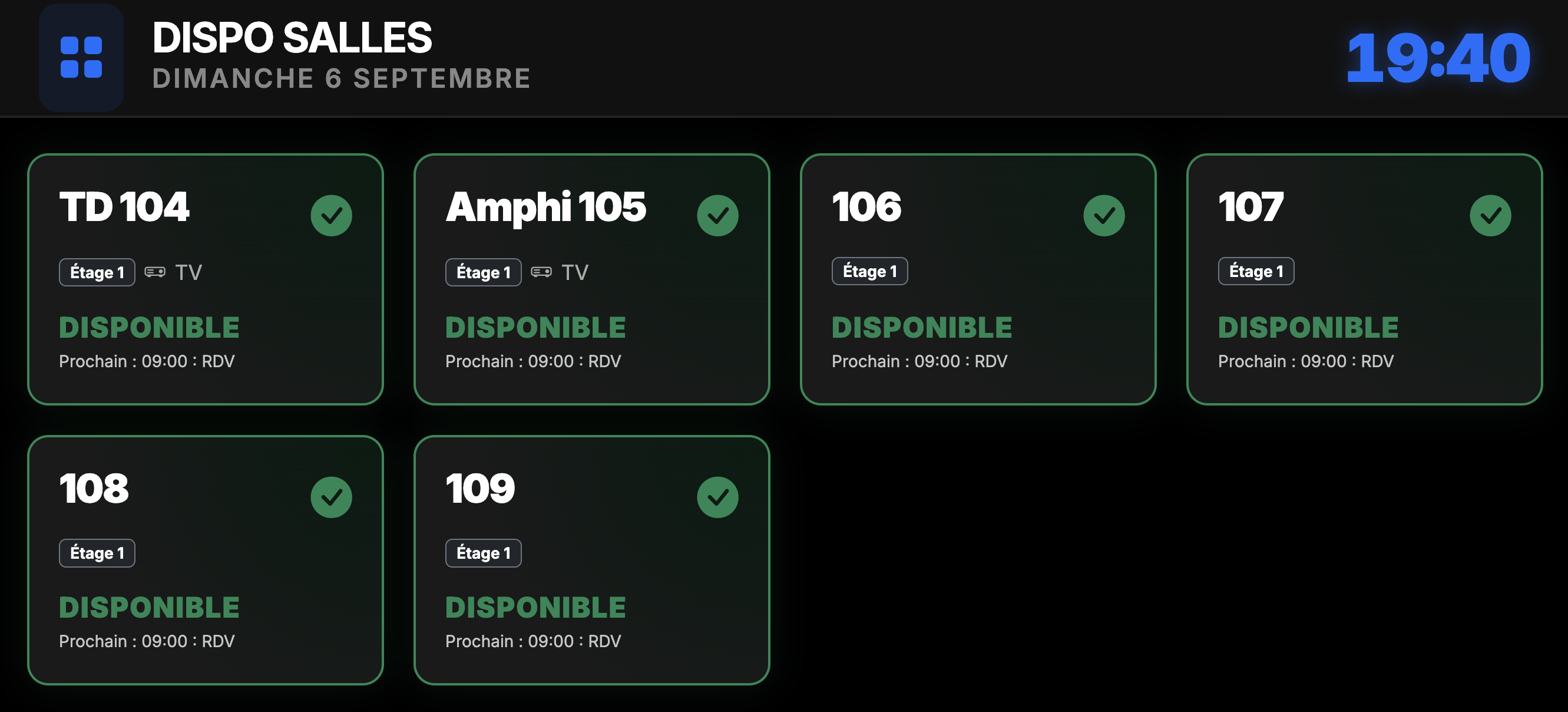

Mode Affichage

Interface pour écrans TV

100% Responsive

Optimisé mobile & desktop

Algorithme de Détection

L'application parse les fichiers .ICS, extrait les événements (cours), et compare l'heure actuelle avec les créneaux pour déterminer si une salle est libre.

Ce que ce projet dit de moi

Un projet né d'un vrai problème, résolu de A à Z sans filet — hors cadre scolaire, sur temps personnel.

Initiative & Autonomie

J'ai identifié seul un problème quotidien à l'IUT, défini le périmètre, choisi la stack et livré une solution fonctionnelle — sans cahier des charges, sans encadrement.

Développement Full-Stack

Backend Python/Flask, parsing de données réelles (.ICS), interface responsive — maîtrise complète de la chaîne technique d'une application web.

Culture Open-Source

Code publié sur GitHub avec documentation — démarche de partage, de lisibilité et de versioning dès le début du projet.

Impact réel

Application utilisée par d'autres étudiants de l'IUT — un outil pensé pour ses utilisateurs, pas pour une note.

Extrait de Code (Parsing ICS)

from icalendar import Calendar
from datetime import datetime

def get_available_rooms(ics_url):
    cal = Calendar.from_ical(requests.get(ics_url).text)
    now = datetime.now()

    busy_rooms = []
    for event in cal.walk('vevent'):
        if event['dtstart'].dt <= now <= event['dtend'].dt:
            busy_rooms.append(event['location'])

    return [room for room in ALL_ROOMS if room not in busy_rooms]

1. Récupération des fichiers .ICS (URL ADE)
2. Parsing des événements (VEVENT)
3. Extraction : DTSTART, DTEND, LOCATION
4. Comparaison avec l'heure actuelle
5. Filtrage : Salles libres = Toutes - Occupées
6. Affichage avec tri par capacité

Voir sur GitHub

Contexte & Objectif

Gus&Co est une marque de vêtements indépendante qui avait besoin d'une présence en ligne professionnelle. J'ai pris en charge l'intégralité du projet : développement du site, hébergement et configuration DNS.

Ce que j'ai géré

Développement web — HTML / CSS / JavaScript
Hébergement — Configuration serveur & déploiement
DNS — Enregistrements A, CNAME, MX, TTL
SSL — Certificat HTTPS (Let's Encrypt)

Type Site vitrine & boutique

URL gus-and-co.com

Année 2025

Statut ● En ligne

Stack Technique & Infrastructure

Un projet de A à Z : du code jusqu'à la mise en production, tout a été géré de façon autonome.

Développement Web

HTML / CSS / JS — site responsive, optimisé mobile & desktop

Hébergement

Configuration du serveur, déploiement des fichiers, gestion des accès

Serveur DNS

Zone DNS complète : enregistrements A, CNAME, MX, propagation & TTL

SSL / HTTPS

Certificat Let's Encrypt — connexion sécurisée en production

Ce que ce projet m'a apporté

Première expérience complète avec un vrai client
Maîtrise de la chaîne complète : code → serveur → DNS → production
Gestion de projet en conditions réelles (délais, communication)

Ce que ce projet dit de moi

Un projet livré à un vrai client, en production, avec de vraies contraintes — pas un exercice, une mission.

Relation client

Comprendre le besoin d'un client non-technique, reformuler, proposer, ajuster — toute la réalité d'une prestation en conditions professionnelles.

Mise en production réelle

Code, hébergement, DNS, SSL, déploiement — une chaîne complète maîtrisée de bout en bout, avec un site actuellement en ligne et utilisé.

Gestion de projet autonome

Délais, priorisation, communication — gestion solo d'un projet de A à Z, du brief initial à la livraison finale, sans encadrement pédagogique.

Polyvalence technique

Développement front-end, infrastructure serveur, configuration réseau (DNS/SSL) — capacité à couvrir plusieurs domaines sur un même projet.

Aperçu du Site

Quelques captures du site livré et actuellement en ligne sur gus-and-co.com.

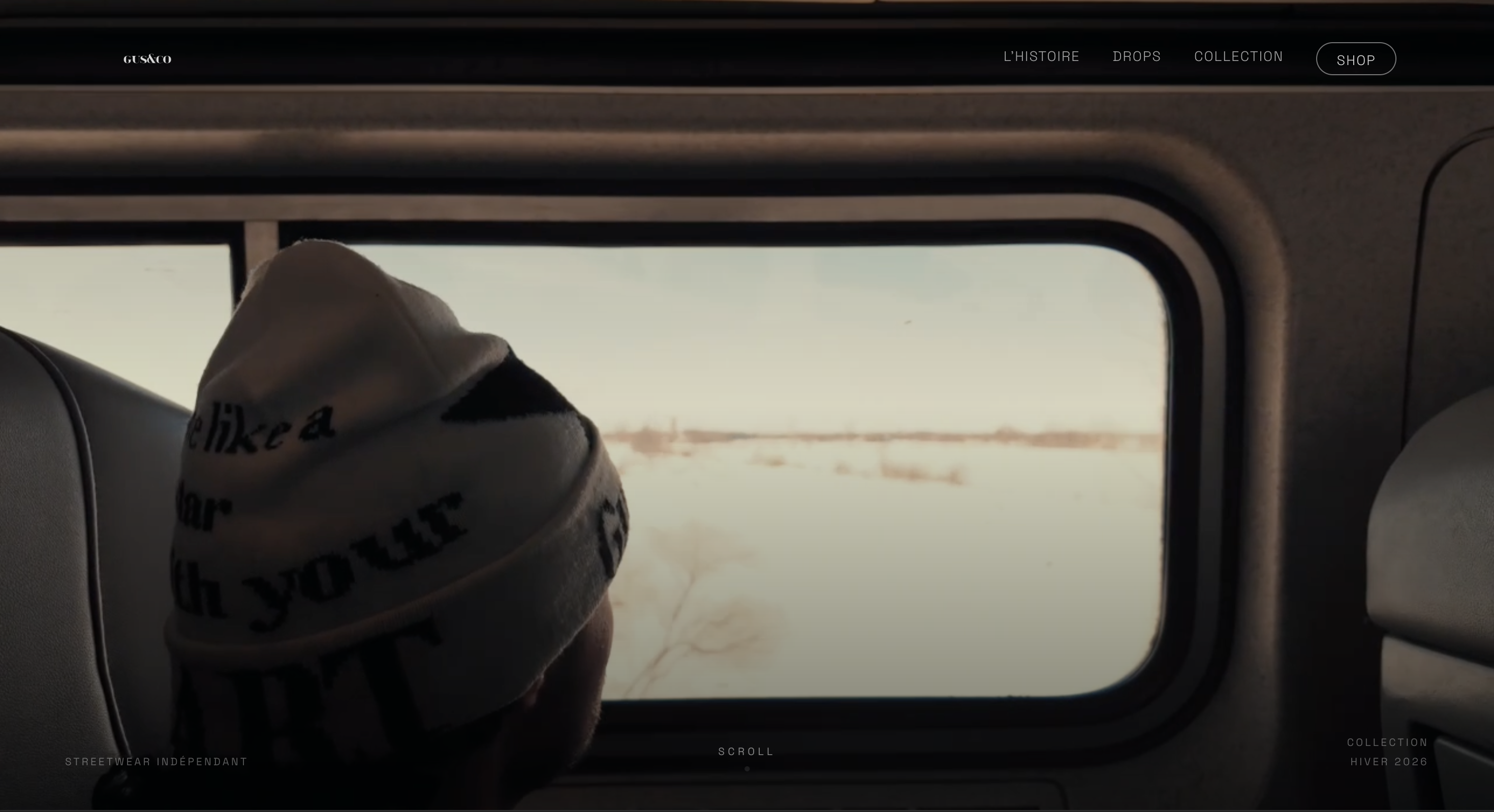

Menu de navigation

Menu

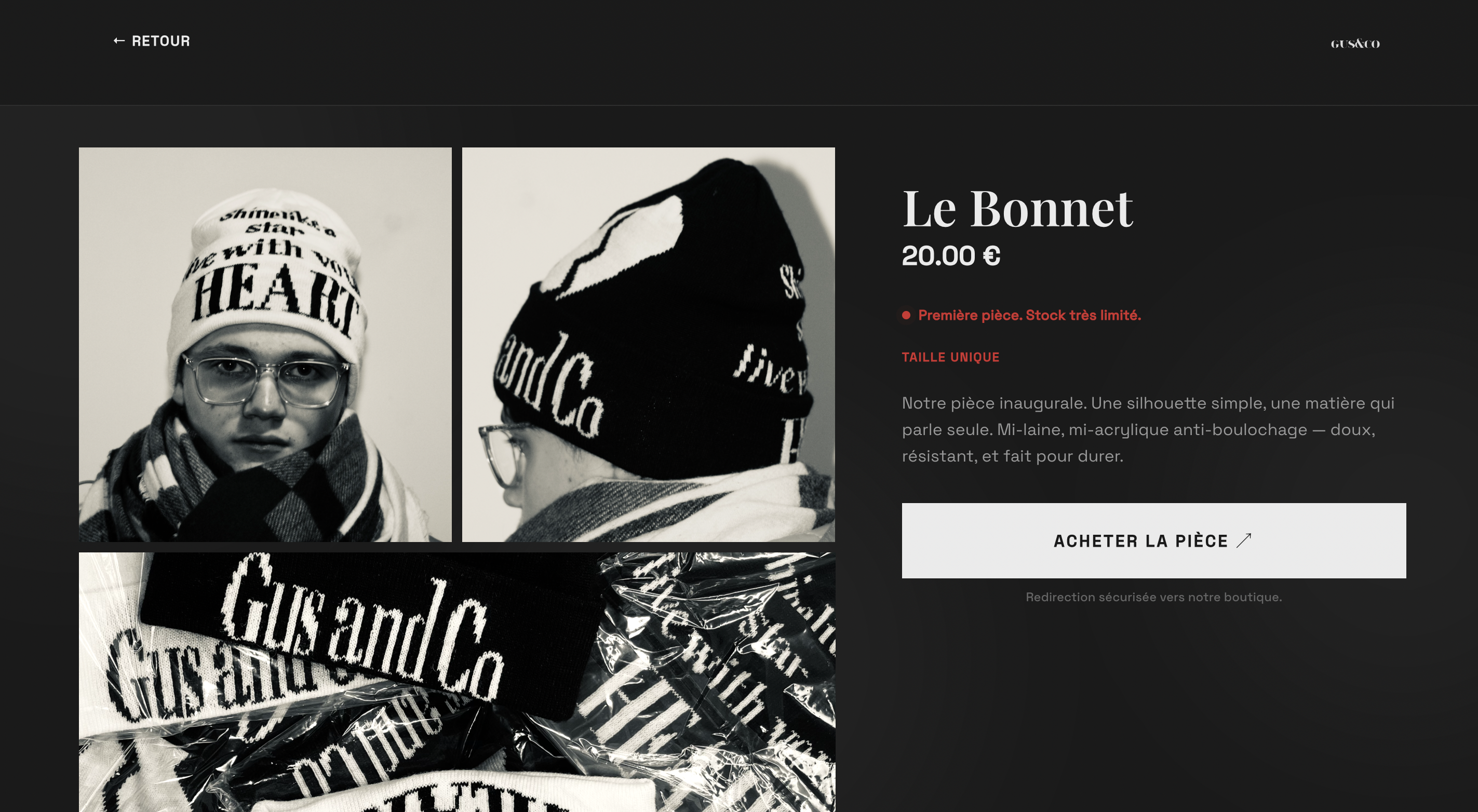

Zone d'achat

Visiter le site

À propos

Mon Profil

Projets Personnels & Veille

Salle Dispo

DartVoice

Projets

Découvrir l'Hygiène Informatique

Concevoir un Réseau d'Entreprise

Étude d'une Transmission TNT

Site Marque Indépendante

Salle Dispo - Projet Personnel

Parcours

Chargé d'Études Avant-Vente

BUT Réseaux & Télécommunications

Baccalauréat Général

CCNA1 : Intro to Networks

Bases du réseautage

Network Technician Career Path

Introduction to Cybersecurity

Digital Safety & Security

SecNum Académie (ANSSI)

MOOC CNIL — RGPD

Certification PIX

Compétences

Réseaux

Télécoms

Fibre Optique

Python

HTML / CSS

Linux / Bash

Bases de Données

Cybersécurité

Contact
